霍尼韦尔FGM-7100**气检测仪使用说明
霍尼韦尔FGM-7100**气检测仪是采用Honeywell *新固定式产品的设计理念，精心为客户打造的*可靠的气体探测智慧之选。该气体探测器采用智能化模块化设计，由变送器以及选配的**气体、有毒气体及氧气传感器组成，可应用于室内外危险环境中，实时监测环境中危害气体的危险程度， 快速、有效保护安装现场和生产人员的*。

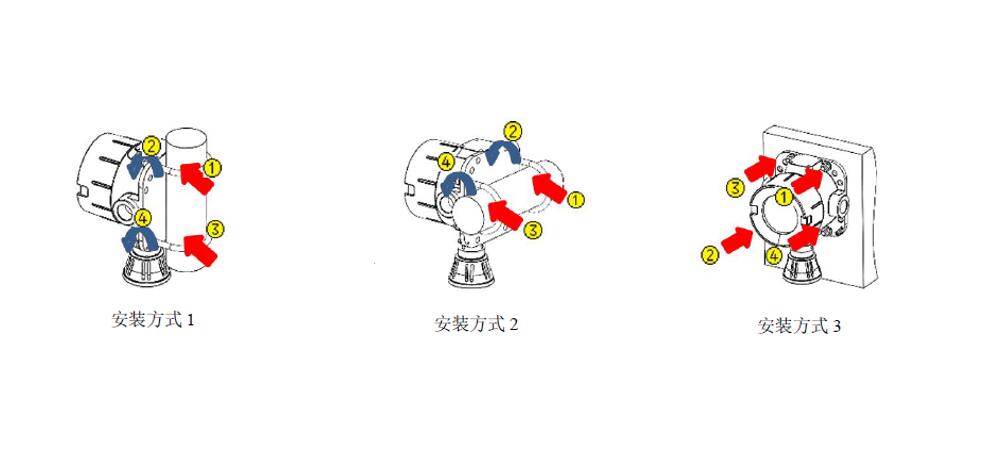

安装 安装方式1： •准备好探测器和2 个U 型抱箍 •找到合适的安装位置，预先将立管（尺寸规格：直径38mm～60mm）埋好 •先将其中1 个U 型抱箍环绕立管再穿入探测器上相对应的条形孔，用自带组合螺母顺时针紧固 •再将另1 个U 型抱箍按相应的方法安装
安装方式2： •准备好FGM-7100固定式气体检测仪和2 个U 型抱箍 •找到合适的安装位置，预先将横管（尺寸规格：直径38mm～60mm）放置好 •先将其中1 个U 型抱箍环绕立管再穿入探测器上相对应的条形孔，用自带组合螺母顺时针紧固 •再将另1 个U 型抱箍按相应的方法安装
安装方式3：•准备好探测器和4 个M8 膨胀螺钉（用户根据实际安装条件自备） •找到合适的安装位置 •按右图示意，依次将 4 个膨胀螺钉紧固

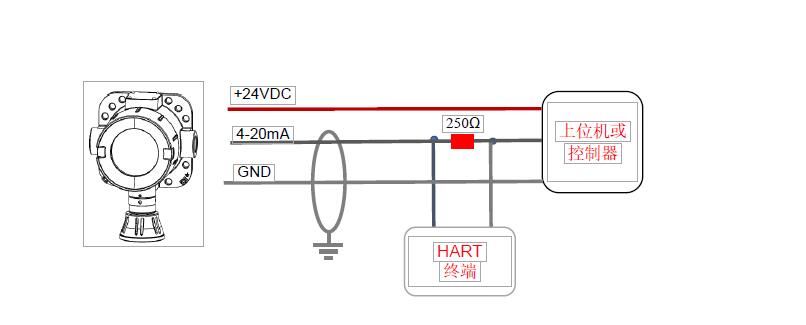

2.电气连接 RAEGuard Lite 变送器根据连接的传感器原理不同，可连接 2 种类型传感器。 2.1变送器接线 注意：所有的电气连接必须遵循当地的相应法规和标准。 RAEGuard Lite 变送器仅支持源电流输出，接线方法如下： 但不能是同时接到地）。出厂时，探测器端子之间连接了一个 270 欧姆的电阻(RL)， 与控制器连接时，请取下该电阻。 如你购买了支持HART 功能的RAEGuard Lite 变送器，与HART 终端连接，可参考下图：
/

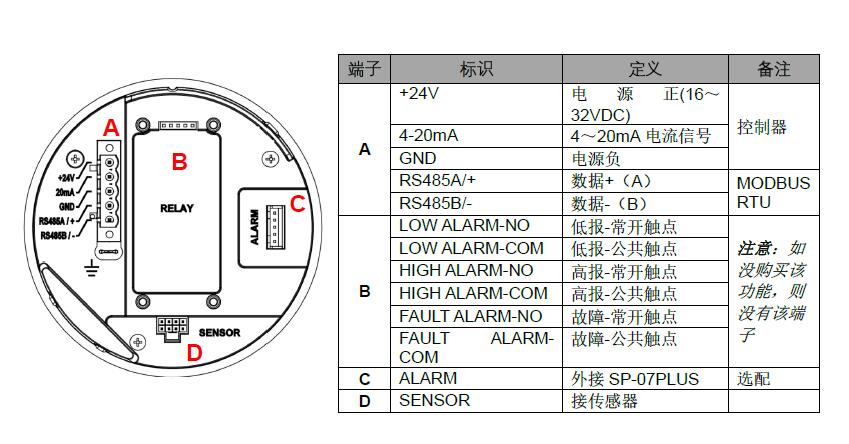

2.2端子接线 注意：在进行接线时，请提前将探测器的上盖打开，拉出显示及主板等电路模块。

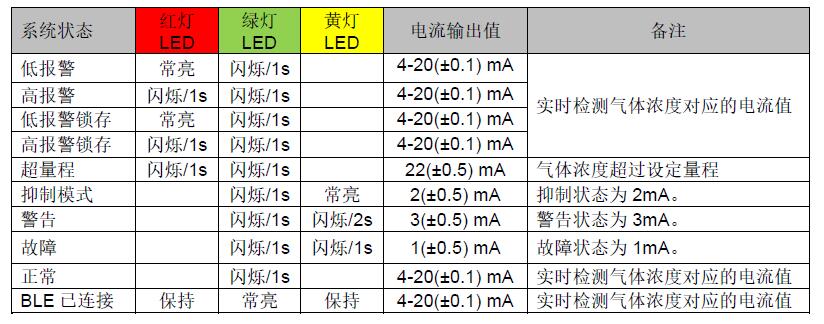

2.3电缆连接 注意：变送器上的所有电缆或连接口必须用经过认证的堵头或格兰头进行密封！ RAEGuard Lite 的连接电缆建议使用工业级的铠装电缆。 RAEGuard Lite 气体探测器需要控制器或上位机提供 16VDC～32VDC 之间的工作电源，对于电缆连接距离时，请详细阅读 “用户使用手册” ，确保探测器的*小电压不小于16VDC。 3.系统状态 RAEGuard Lite 提供清晰、明确的、友好的人机界面，包含 3 个磁性按键、1 个主LCD 屏和3 个系统LED 指示灯。为了用户方便快速的使用该仪表，下表列出系统状态LED 灯指示及相应的电流输出值，更多信息，请见 “用户使用手册” 。

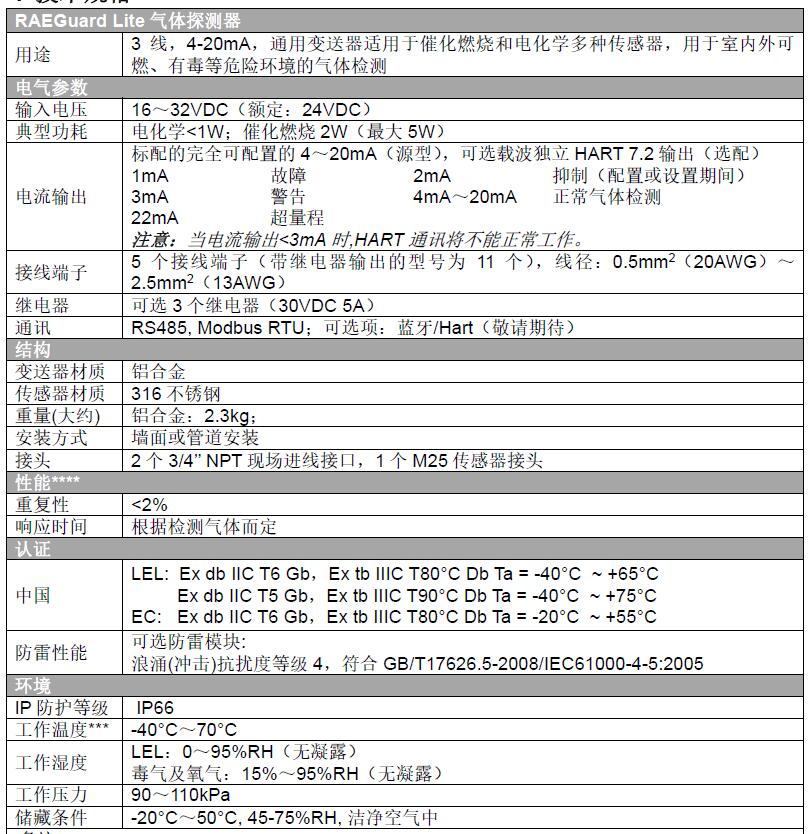

4.技术规格
