带你全面了解RS485接口知识

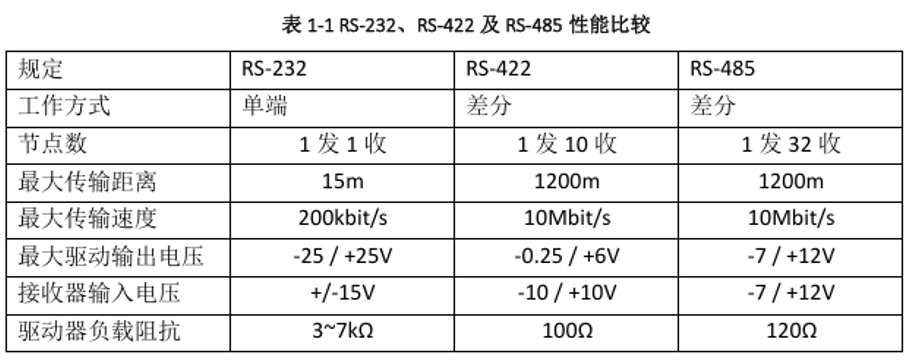

接口标准
接线方法

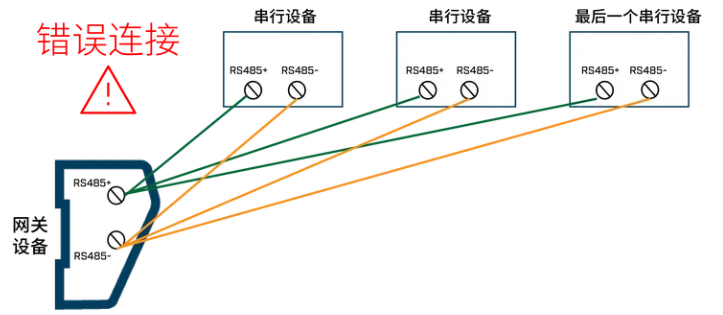

有一种错误接法，却是很多人经常使用的，是星型接法，或者叫树形接法。如果数量较少，这种接法可能也不会有问题，建议大家从一开始就按照正确的布线方法，便于后续问题排查，以免返工。
挂接设备
传输距离
通信协议
ModbusRTU与RS485是什么关系？
准确来说，两者应该是不同层级的关系，ModbusRTU是应用层一种通信协议，RS485是物理层的一种接口标准。
我们常说的ModbusRTU通信，通常是指基于RS485，但是ModbusRTU协议也可以基于RS232/RS422，甚至可以基于以太网TCP/UDP。
同时，RS485也不是ModbusRTU的专属，任何协议都可以基于RS485传输，至于能不能实现一主多从，要看协议层面有没有设计设备地址。
一主多从的实现有两个条件，*是物理层支持，第二是应用层支持，两者缺一不可。比如，我们物理层使用RS232，即使应用层使用ModbusRTU协议，也无法实现一主多从。
通信速度
很多人提到Modbus协议，*反应就是慢，这个是长期以来，口口相传的结果。究竟是否如此，我们来具体分析一下。
通信速度主要受到两个因素的影响：数据量大小和硬件层的速度。数据量大小指的是需要传输的数据多少，而硬件层的速度则跟通信设备和网络基础息息相关，这两者共同决定了通信速度的快慢。
举个例子，大家都经常取快递，整个耗时时间，跟快递数量多少、距离有多远以及我们使用的交通工具都是有关的。
首先，Modbus是一种通信协议，是没有速度的说法的。如果真的要论速度，Modbus报文帧简单紧凑，表达同样一个意思，在不考虑*性的前提下，Modbus可以用更少的报文来表达，而其他协议，可能报文要更复杂，数据量也更大。
其次，硬件层的速度，这个与波特率及通信距离都有关系，因此如果真的说慢，你只能说串口通信慢，但不能说Modbus慢。

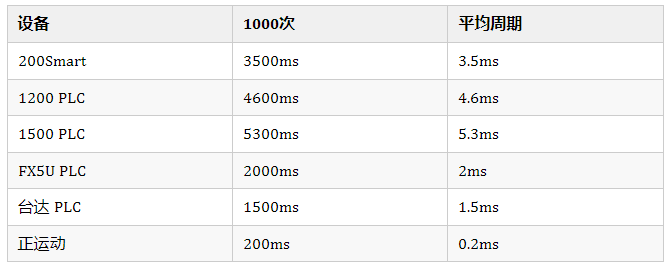

下面这张图，是使用ModbusTCP与各种PLC及板卡通信结果，实测结果，没有好坏贬低。
很多人一味地追求快，但是对于上位机来说，根本不需要太快，人眼能识别的动画是25帧/秒，即40ms，超过这个频率，你眼睛都识别不过来。
一主多从
另外一种情况，可能很多人是因为一主多从轮询，认为ModbusRTU通信速度慢。
Modbus协议在报文层设计了设备地址，这样就可以配合RS485实现一主多从，一主多从可以简化布线、易于管理、节约成本。
因此，在通信要求不高的情况，使用一主多从是一个非常好的方案，一主多从轮询机制必然会带来通信效率的降低。
既然选择了这种方案，就需要接受它的缺点，如果接受不了这个缺点，就不要选择它。
